Mini-HDD-System: Attraktion in englischem Freizeitpark

Die Baumaßnahme war Teil eines Projekts das von Impact Utilities, einem Spezialisten für grabenlose Technologien, durchgeführt wurde. In diesem Fall wurde ein Bohrgerät mit geringer Stellfläche benötigt, das aus einer schmalen Grube unter dem Piratenschiff, einer der beliebtesten Attraktionen des Parks, eingesetzt werden konnte.

Eine offene Betonkammer unter dem Piratenschiff war anfällig für Überschwemmungen und musste regelmäßig mit Tauchpumpen ausgepumpt werden. Durch den Einbau neuer Drainagerohre mit einem Gefälle von 1:40 sollte sichergestellt werden, dass das Hochwasser auf natürliche Weise abfließen und das Oberflächenwasser beseitigt werden kann.

Impact Utilities besitzt bereits eine Midi-HDD-Bohranlage von TRACTO, den kompakten GRUNDODRILL 4X, der von der Oberfläche aus gestartet wird. Auftrag aufgrund der Höhen- und Platzbeschränkungen konnte der Auftrag damit aber nicht ausgeführt werden. Sam McKay, Betriebsleiter bei Impact Utilities, wand sich an TRACTO UK, um die Anforderungen der Baumaßnahme zu erläutern und gleichzeitig nach einer Lösung zu suchen.

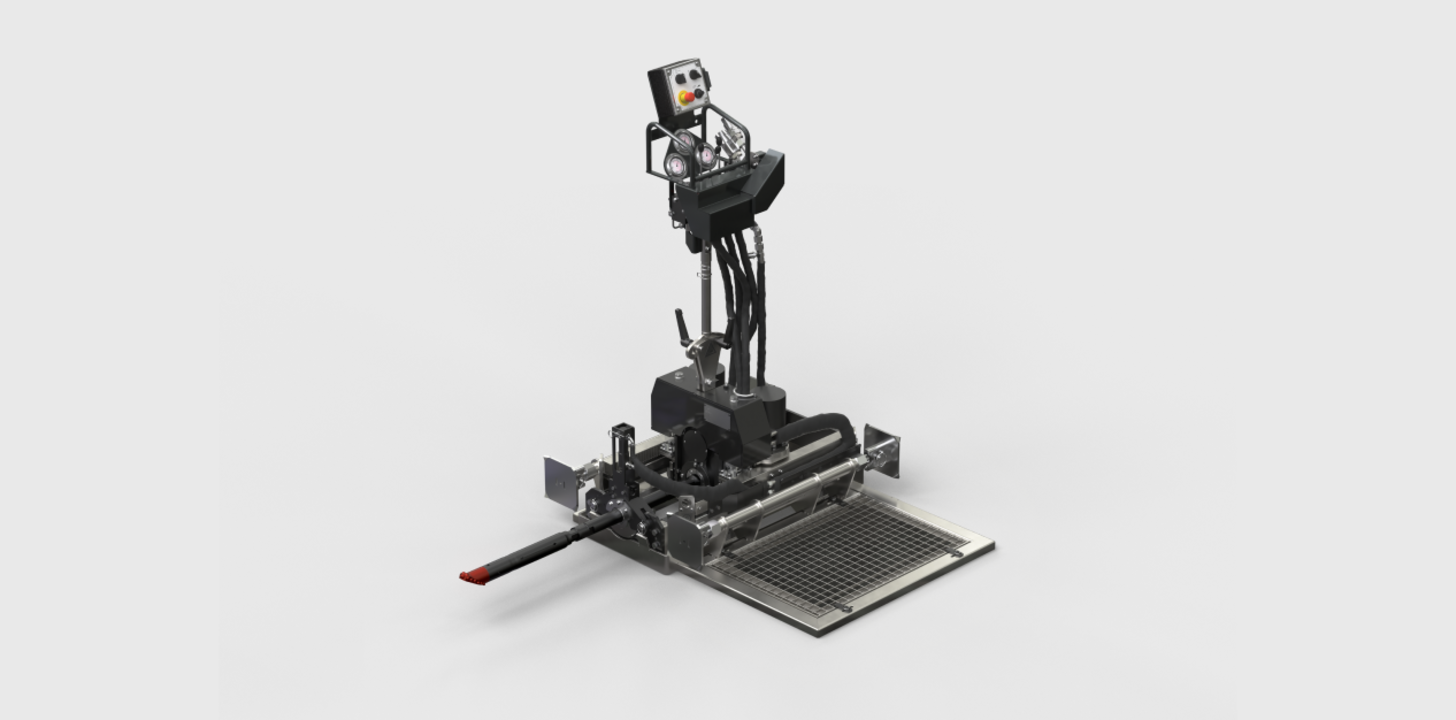

“TRACTO ist ein zuverlässiger Partner und ich war zuversichtlich, dass sie eine Lösung finden würden. Der GRUNDOPIT PS40 wurde uns aufgrund seiner kompakten Abmessungen empfohlen, was bedeutete, dass wir eine kleine 1 m x 1,2 5m Startgrube unter dem Piratenschiff ausheben konnten, von der aus wir die Bohrung für die Rohre erstellen konnten. Mit einer Schub- und Zugkraft von 4 Tonnen verfügte das kleine Gerät über mehr als genug Leistung, um die Aufgabe zu bewältigen.“

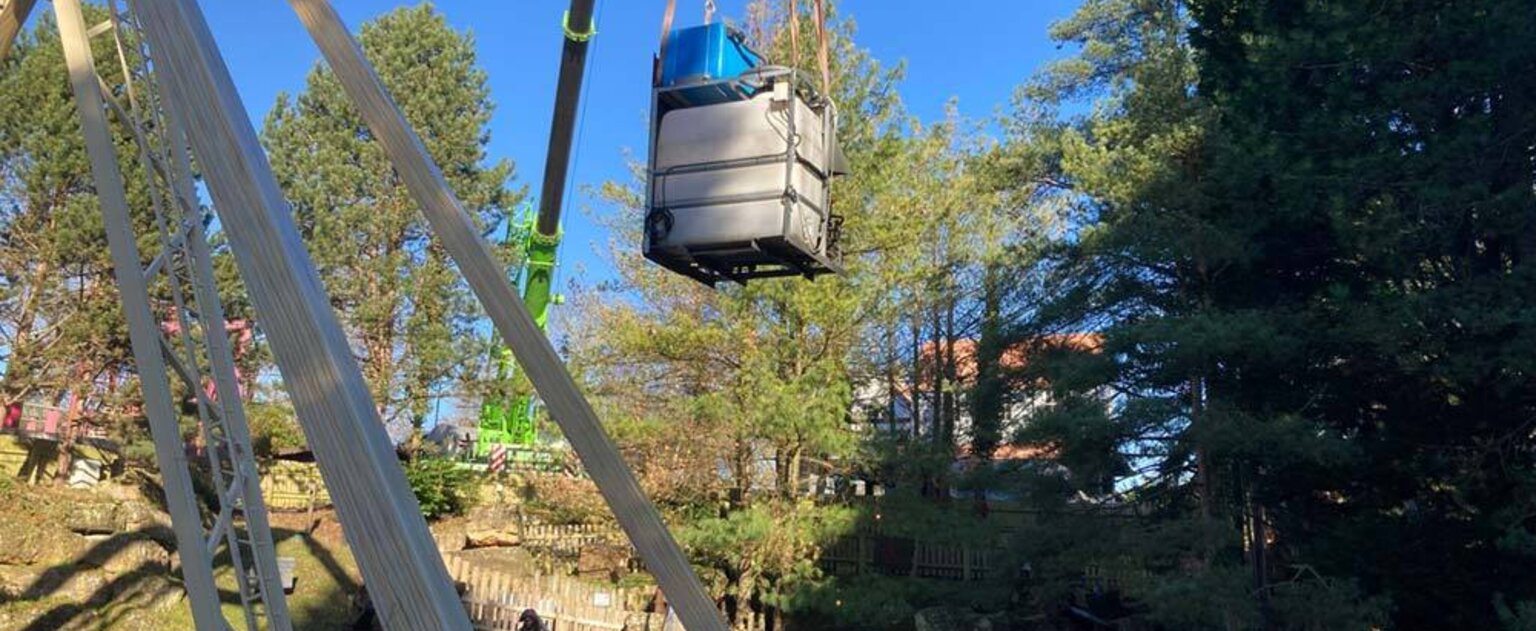

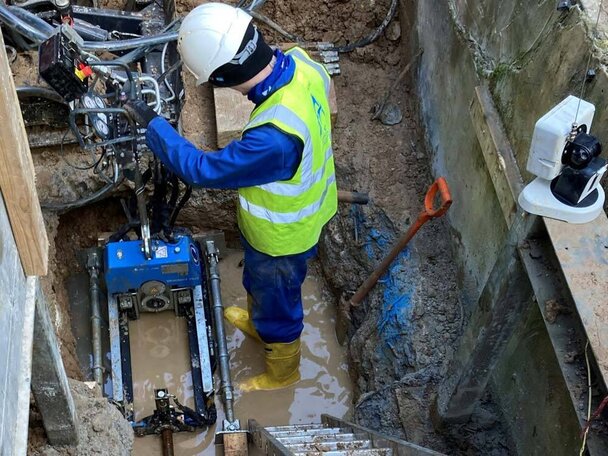

Vor Ort angekommen, bestand die erste Herausforderung darin, die Bohranlage, Hydraulikstation und Mischanlage auf einem sehr beengten Baustellengelände mit unzureichendem Zugang zu positionieren. Die beste Lösung war die Anmietung eines Krans, um die Bohreinheit hineinzuheben. Zwei Mitarbeiter von TRACTO waren vor Ort, um den GRUNDOPIT PS40 sicher in einer Betongrube zu positionieren, die das Team von Impact Utilities ausgehoben hatte.

Die zweite Herausforderung bestand in der komplizierten Topologie, die die Ortung und Überwachung des Bohrverlaufs beim ersten Rohr aufgrund eines schwierigen Gefälles erschwerte. Dank der Erfahrung und des Geschicks von Pete Atkins von TRACTO bei der Ortung und der präzisen Bedienung der Bohranlage durch TRACTO-Maschinenführer Jack Atherton konnte am ersten Tag ein 110mm-Rohr für einen Gully im Bootsbereich erfolgreich verlegt werden, um das Oberflächenwasser zu einer großen Böschung bei der gegenüberliegenden Achterbahn zu leiten.

Eine letzte Herausforderung wurde bei der Bohrung für das zweite Drainagerohr gemeistert. Auf der Bohrstrecke wurde ein Abschnitt mit festem Beton entdeckt, der entfernt werden musste, bevor die zweite Bohrung und das Aufweiten abgeschlossen werden konnten. Dennoch wurde das zweite 110mm-Rohr erfolgreich installiert, um die Wasserhöhe im umliegenden See aufrechtzuerhalten. Als Teil der Installation wurde ein Ventil eingebaut, um den See zukünftig bei Bedarf vollständig entleeren zu können.

Der Auftrag wurde in nur zwei Tagen abgeschlossen und laut Sam McKa „war es nur die Verfügbarkeit des PS40, die Impact Utilities half, den Auftrag zu bekommen und die Arbeiten erfolgreich abzuschließen“.

The job, which was part of wider works completed by Trenchless Technology specialist, Impact Utilities, required a machine with a small footprint that could be located in a pit underneath the Pirate Ship at the popular attraction.

A concrete open chamber below the pirate ship was prone to flooding and had to be pumped out regularly with submersible pumps. The installation of new drainage pipes with a 1 in 40 gradient fall was designed to ensure the flood water could drain naturally and eliminate surface water.

Impact Utilities already owns a TRACTO mini-HDD rig, the compact GRUNDODRILL 4X, but this surface launched machine was unable to complete the job due to restrictions in height and space. Sam McKay, Operations Manager at Impact Utilities, contacted TRACTO to explain the requirements of the job and seek a solution.

“TRACTO is a trusted partner and I was confident they would be able to provide a solution. A PS40 GRUNDOPIT was recommended due to its compact size which meant we could excavate a small 1m x 1.25m launch pit under the pirate ship from which to drill the path for the pipes. Capable of delivering 4 tons of thrust and pull back, the small unit had more than sufficient power to complete the job.”

Once on site, the first challenge was how to position the machine, power pack and mixing system into a very constrained site with insufficient access and the best solution was to hire a crane and lift the unit in. Two operators from TRACTO were on site to safely position the PS40 into a concrete pit successfully excavated by Impact Utilities’ team.
